食品パッケージのフィルム、お菓子の袋、化粧品の包装——身のまわりの「写真のようにきれいな印刷」の多くはグラビア印刷です。
この記事では、グラビア印刷の仕組みと工程、得意・不得意、他の印刷方式との違いを解説します。あわせて、解説記事ではあまり語られない「版（シリンダ）の管理・洗浄」という現場運用の視点にも触れます。ここが実は、品質とコストを大きく左右するポイントです。
グラビア印刷とは——凹版方式の代表格

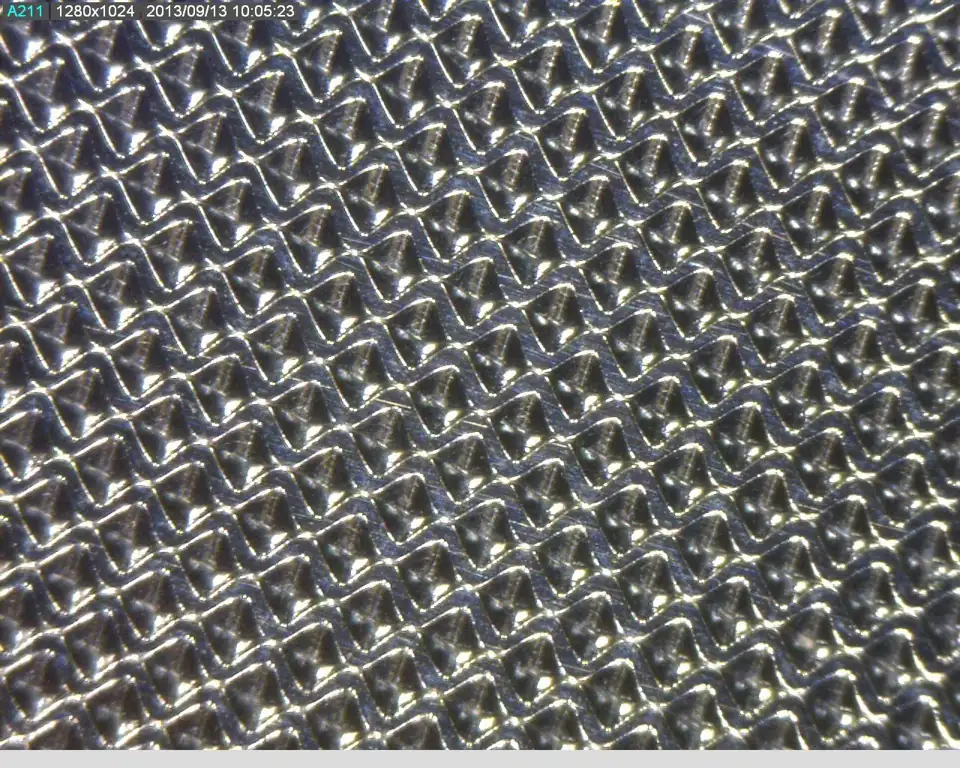

グラビア印刷は凹版印刷の一種です。金属の円筒（シリンダ＝版胴）の表面に、セルと呼ばれる微細な凹みを無数に彫刻し、そこにインキを充填して印刷します。
印刷の仕組み（4ステップ）
- インキ供給: シリンダをインキパンに浸し、表面全体にインキを付ける
- かき取り: ドクターブレードで表面の余分なインキをかき取り、セルの中だけにインキを残す
- 転移: 圧胴でフィルムや紙をシリンダに押し当て、セル内のインキを転写する
- 乾燥: 転写したインキを乾燥させ、次の色のユニットへ
これを色数分（多いものでは8〜10色）繰り返して、フルカラーの印刷物が完成します。
なぜ「写真のような」表現ができるのか
グラビア印刷の最大の特徴は、セルの深さ・大きさでインキの量（＝濃淡）を物理的に変えられることです。網点の大小だけで濃淡を擬似表現する方式と違い、インキ層そのものに厚薄がつくため、滑らかなグラデーションと深みのある発色が得られます。
シリンダ（版胴）の構造と製版方式
グラビアの版＝シリンダは、鉄の管（中空ロール）を土台にした多層構造です。
鉄芯（ボディ） → 銅めっき層（ここにセルを彫刻） → クロムめっき層（表面保護・耐刷性）製版（セルを作る）方式は主に3つあります。
| 方式 | 仕組み | 特徴 |
|---|---|---|
| 電子彫刻 | ダイヤモンド針で銅面に彫る | 現在の主流。階調制御が精密 |
| レーザー製版 | レーザーで直接彫刻 | 微細セル・高精細に強い |
| 腐食（エッチング） | 薬品で銅を溶かして彫る | 伝統的方式。用途限定的に残る |
彫刻後にクロムめっきをかけて完成です。使用後はクロム面を傷めずにセル内のインキだけを落とす洗浄が、シリンダを長く使う条件になります。摩耗・損傷したら再めっき→再彫刻で再生します（この再生費用が「版代が高い」の正体です）。
グラビア印刷機の構成
多色のグラビア輪転機は、色数分の印刷ユニットを直列に並べた構造です。1ユニットの構成:
- インキパン: シリンダ下部が浸るインキ溜まり
- 版胴（シリンダ）と圧胴: フィルムを挟んで転写
- ドクターブレード: 余分なインキをかき取る薄い金属刃。当て方（角度・圧）が品質を左右
- 乾燥ゾーン: 熱風で溶剤を飛ばす。次色までに乾かないと色が混ざる
高速機では毎分数百メートルでフィルムが走ります。この速度でも品質が安定するのは、セルという「物理的なインキ計量升」があるからです。
よくある品質トラブルと版の関係
| トラブル | 症状 | 主な原因 |
|---|---|---|
| 版かぶり | 非画線部が薄く汚れる | ドクター不良、セル外の残インキ |
| 濃度ムラ・色変わり | ロットで色が合わない | セル内の固着インキで転移量が変化、インキ粘度管理 |
| ドクター筋 | 流れ方向のスジ | ブレード欠け、異物噛み込み |
| ミスチング | インキの飛散 | 高速時の粘度不適正 |
太字にした2つはシリンダの洗浄品質に直結するトラブルです。「印刷機やインキをいくら調整しても直らない色ムラが、洗浄を見直したら消えた」というのは現場でよくある話です。
グラビア印刷の得意・不得意
メリット
- 階調表現・発色が卓越: 写真・グラデーションの再現性は印刷方式の中でも随一
- 多様な素材に印刷可能: プラスチックフィルム・紙・アルミ箔など。軟包装（食品パッケージ）で圧倒的シェア
- 版が丈夫で大ロットに強い: 金属シリンダは耐刷性が高く、増刷・リピートに向く
デメリット
- 版代（シリンダ製作費）が高い: 1色1本の彫刻シリンダが必要で、初期費用が大きい
- 小ロットに不向き: 版代を償却できる量産向き
- 有機溶剤の使用: 従来は油性インキ＋溶剤が主流で、VOC・労働安全対応が課題（水性化・溶剤代替が進行中）
他の印刷方式との違い
| グラビア印刷 | オフセット印刷 | フレキソ印刷 | |
|---|---|---|---|
| 版式 | 凹版（金属シリンダ） | 平版（刷版＋ブランケット） | 凸版（樹脂版） |
| 得意分野 | フィルム・軟包装、写真調 | 紙・チラシ・書籍 | 段ボール・ラベル・紙器 |
| 階調表現 | ◎（インキ厚で濃淡） | ○ | △〜○ |
| 版代 | 高い | 安い | 中程度 |
| ロット | 大ロット向き | 中〜大 | 中〜大 |
| インキ | 溶剤系中心（水性化進行中） | 油性 | 水性・UV中心 |
- オフセットとの違い: オフセットは紙への商業印刷の主役。フィルムへの印刷や厚いインキ層は苦手で、パッケージ分野ではグラビアが強い
- フレキソとの違い: 環境対応（水性インキ）でフレキソへの移行が話題ですが、階調・発色はグラビア優位。詳しくはグラビア印刷とフレキソ印刷の違いで比較しています
現場視点: 品質とコストは「シリンダの運用」で決まる
解説記事ではあまり触れられませんが、グラビア印刷の現場ではシリンダのライフサイクル管理が品質・原価の急所です。
製版（彫刻）→ 印刷 → 【洗浄】 → 保管 → 再使用 or 再彫刻- 印刷後のシリンダにインキが残ったままだと、セル容積が変わり次回の濃度が狂う。版かぶり・色ムラの原因に
- 洗浄が不十分なまま保管すると固着が進み、再彫刻（数十万円級）のサイクルが早まる
- 従来の溶剤手洗いは、有機溶剤の高騰・入手難と人手不足で維持が難しくなっている
つまり「きれいに刷る」ためには「きれいに洗う」工程が不可欠です。当社は40℃加温＋超音波の自動シリンダ洗浄装置と植物性洗浄液で、この工程の省人化・脱溶剤を支援しています。詳しくはグラビアシリンダの洗浄方法をご覧ください。
よくある質問
Q. グラビア印刷の「グラビア」とは？ A. 語源はフランス語の photogravure（写真凹版）。雑誌の「グラビアページ」という言葉も、かつて写真ページがグラビア印刷で刷られていたことに由来します。
Q. グラビア印刷はどんな製品に使われていますか？ A. 食品・菓子のフィルム包装、レトルトパウチ、化粧品・トイレタリーのパッケージ、壁紙・化粧板、切手など。「フィルムに高精細フルカラー」の分野はほぼグラビアです。
Q. 環境対応はどう進んでいますか？ A. 水性インキ化、VOC回収装置、そして洗浄工程の脱溶剤（植物由来洗浄液への切り替え）が三本柱です。2024年の労安法改正以降、洗浄工程の見直しが加速しています。
まとめ
- グラビア印刷はセルにインキを充填する凹版方式。インキ厚で濃淡を再現でき、写真調の表現とフィルム印刷に強い
- 版代が高く大ロット向き。軟包装分野の主力
- 品質・原価の急所はシリンダの洗浄・管理。溶剤高騰の今こそ、洗浄工程の見直しが競争力に直結する
